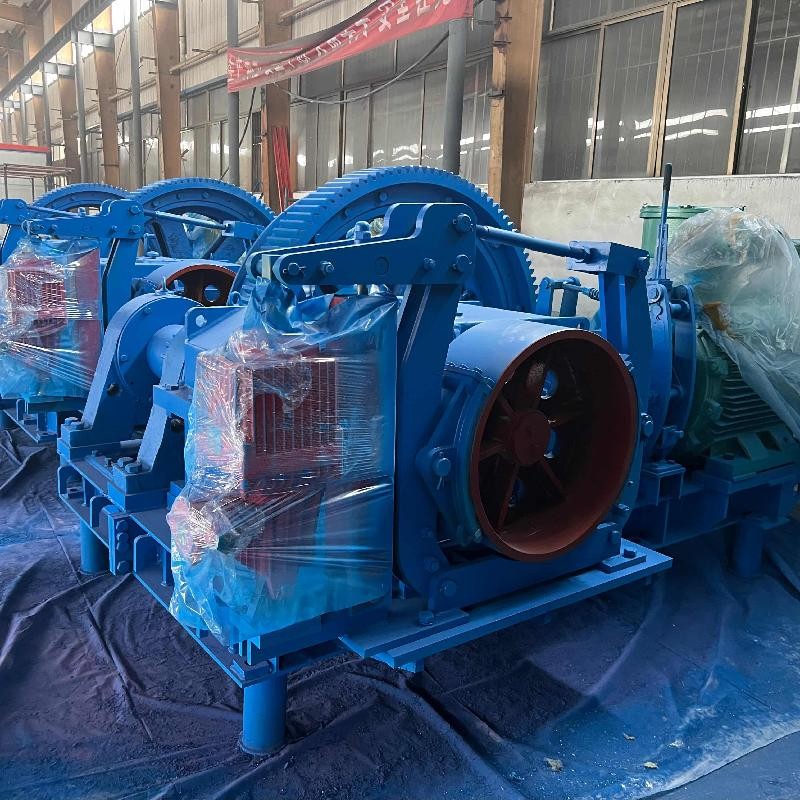

Aknaemelő csörlőgép
Felület: Külszíni szén- és fémbányák föld feletti emelésére és vontatására. Jó korrózióállóságot és homokviharállóságot igényel.
Alkalmazási forgatókönyvek és munkakörülmények
Maggép a bányákban történő függőleges és ferde szállításhoz. Sokféle nehéz munkához megfelel.
Működési környezet
Föld alatt: Szén- és fémbányák függőleges/ferde aknáiban működik. Robbanás-, por- és nedvességálló kialakításra van szüksége a magas gáz, magas páratartalom és erős por kezelésére.
Felület: Külszíni szén- és fémbányák föld feletti emelésére és vontatására. Jó korrózióállóságot és homokviharállóságot igényel.
Az enyém típusai
Szénbányák: Meg kell felelniük a robbanásbiztos szabványoknak. Szén, kőzet, személyzet és anyagok emelésére használják. Egyes esetekben gáz figyelmeztető reteszelésre van szükség.
Fémbányák: Nehéz terhelésekhez színesfém- és vasbányákban. Erősebb szerkezet és jobb kopásállóság – megbirkózik a nagy űrtartalmú ércekkel és hulladékkőzetekkel.
Tipikus munkák
Vontatás: berendezések és anyagok vonszolása földalatti alagutakban, vagy nehézgépek mozgatása felszíni bányákban.
Emelés: Személyemelés, érc és tetőtámaszok függőleges aknákban; szén vagy hulladékkő emelése ferde aknákban.
Szállítás: Nagy távolságú anyagszállítás vasúti rendszerekkel – pl. keresztirányú szállítás föld alatt, vízszintes szállítás a felszíni bányáknál.
Szerelési helyek
Föld alatt: Általában a gödör alján, az alagút bejáratainál vagy egy külön csörlőkamrában.
Felület: Aknatetők, zúzóállomások vagy anyagátrakó telepek közelében elhelyezve – beton alapra rögzítve.
Szerkezet és kulcselemek
Moduláris kialakítás. A központi részek együtt működnek a megbízható működés érdekében.
| Összetevő | Leírás |
|---|---|
| Dobegység | Becsomagolja a drótkötelet; emelőterhelést hordoz és továbbít. Kovácsolt vagy hegesztett szerkezet. |
| Hajtásrendszer | Motor + reduktor – teljesítményt biztosít. Tartalmazza a VFD-t vagy a több-sebességes sebességváltót. |
| Fékrendszer | Tárcsafék vagy hidraulikus pofafék – vészleállítás, parkolás és lassítás szabályozás. |
| Vezérlőrendszer | PLC vagy VFD szekrény – integrálja a túlterhelés elleni védelmet, az utazásfelügyeletet, a hibajelzést. |
| Segédeszközök | Kötélvezető, mélységjelző, szélvédelem, kenőrendszer. |
Hogyan működik és működési logika
Motoros hajtás
Standard munkák: aszinkron motor. Nehéz terhelés vagy fordulatszám szabályozási igény: VFD motor.
Föld alatti robbanásbiztos területek: lángálló motor – megfelel a gázzóna biztonsági követelményeinek.
Csökkentés és fékezés
Csökkentés: Bolygó- vagy párhuzamos tengelyű edzett fogaskerekes reduktor – csökkenti a sebességet, növeli a nyomatékot. Hatékonyság 90% vagy annál nagyobb.
Fékezés: Hidraulikus fék normál megálláshoz. Vészfék kétfokozatú – lassulás 5 m/s² vagy annál kisebb – biztonságosan megáll.
Terhelésvezérlés
A kötél feszességének és terhelésének valós idejű nyomon követése. A PLC automatikusan beállítja a motor teljesítményét.
Mélységjelzővel működik a precíz menetszabályozás érdekében – megakadályozza a túlcsordulást és a túlfutást.
Főbb műszaki adatok
| Paraméter | Tipikus tartomány | Megjegyzések |
|---|---|---|
| Névleges teher | 5–500 kN (0,5–50 t) | Graded by mining class; heavy-duty >100 t |
| Kötélsebesség | 0.5–10 m/s | A VFD 0,1-12 m/s fokozatmentességet ad |
| Dobkapacitás | 50-1000 m kötél | Egyedi tengelymélység szerint; egy-/többrétegű{0}}tekercselés |
| Motor teljesítmény | 15-500 kW | Megfelel a terhelésnek/sebességnek; lángálló minősítést igényel |
| Tápegység | 380V / 660V / 1140V | Underground gyakran használ 660V / 1140V lángálló |
| Working Slope | 0 fok (vízszintes) - 45 fok (ferde) | Adjon hozzá -csúszásgátlót a meredek lejtőkhöz |
Biztonsági és bányászati megfelelőség
A bányaemelő csörlőknek szigorúan be kell tartaniuk a bányászati biztonsági előírásokat.
- Robbanásbiztos kialakítás: A szénbánya berendezés megfelel a GB 3836.1 szabványnak – lángálló motor, gyújtószikramentes vezérlőrendszer.
- Vészfékezés: Kétfokozatú fék – teljesítményvesztés esetén automatikusan bekapcsol. Féktávolság Legfeljebb 0,5 m.
- Túlterhelés elleni védelem: Beépített terhelésérzékelő – leáll és riaszt, ha a terhelés meghaladja a névleges 110%-át.
- Alkalmazandó szabványok: GB/T 20961-2007, MT/T 771-2011 és egyéb iparági szabványok.
Anyagok, tartósság és IP-besorolás
Nagy szilárdságú acél:
Q345B vagy 45# acélból kovácsolt dob. Vastag acéllemezekből hegesztett keret – szakítószilárdság 600 MPa vagy annál nagyobb.
Kopó alkatrészek:
Kemény felületű dob kopásálló ötvözetből. Horganyzott vagy műanyag bevonatú drótkötél. Fékpofák – nagy súrlódású kopásálló anyag.
Ipari minősítés:
IP54 – -20 és 40 fok közötti hőmérsékleten, 95%-os páratartalom mellett működik a föld alatt. Egyes modellek CE és ATEX minősítéssel rendelkeznek.
Telepítési követelmények
Megfelelően erős betonalapra kell rögzíteni – szinthiba 0,1‰ vagy annál kisebb.
Földalatti telepítés: hagyjon helyet a szellőzéshez és a karbantartáshoz. A lángálló modelleknek kapcsolódniuk kell a gázfelügyelethez.
Működési jellemzők
Vizuális kezelőpanel – start/stop, sebességszabályozás, vészfék. Egyes modellek támogatják a távvezérlést.
A HMI mutatja az emelési magasságot, a terhelést, a sebességet stb. Automatikus hibadiagnosztika riasztásokkal.
Szokásos karbantartás
Naponta: Ellenőrizze a fékpofák kopását, a kötélfeszességet, a kenést.
Hetente: Mérje meg a reduktor és a motor hőmérsékletét és rezgését.
Havonta: A mélységjelző és a túlterhelés elleni védelem kalibrálása. Félévente teljes szétszerelés és ellenőrzés.
Testreszabás és kiválasztási támogatás
Terhelhetőség:
Egyedi 5 kN-től 500 kN-ig (0,5-50 t) az enyém igényei alapján.
Kötél hossza:
50 m-től 1000 m-ig – különböző aknamélységekhez illeszkedik.
Vezérlési lehetőségek:
Standard PLC, VFD vezérlés, távfelügyelet – többféle séma.
Feszültség opciók:
380V, 660V, 1140V, 3300V – különböző tápegységekhez illeszkedik.
